1829-makita-9557nb-manual page 2c
44
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos están recomendados
para su uso con la herramienta Makita especificada en
este manual. El uso de cualquier otro accesorio o adi-
tamento puede suponer un riesgo de lesiones persona-
les. Utilice el accesorio o aditamento exclusivamente
para su uso declarado.
Si necesita información más detallada sobre estos acce-
sorios, consulte con su centro local de servicio de
Makita.
• Protector de disco (Cubierta de disco) Para disco de
centro hundido / Multidisco
• Protector de disco (Cubierta de disco) Para disco de
corte abrasivo / disco de diamante
• Discos de centro hundido
• Discos de corte abrasivo
• Multidiscos
• Discos de diamante
• Gratas de alambres
• Grata de bisel de alambres de 85
• Discos abrasivos
• Brida interior
• Contratuerca Para disco de centro hundido / disco de
corte abrasivo / multidisco / disco de diamante
• Contratuerca Para disco abrasivo
• Llave de contratuerca
• Empuñadura lateral
NOTA:
• Algunos elementos de la lista podrán estar incluidos en
el paquete de la herramienta como accesorios están-
dar. Pueden variar de un país a otro.
ENG905-1
Ruido
El nivel de ruido A-ponderado típico determinado de
acuerdo con la norma EN60745:
Modelo 9556NB
Nivel de presión sonora (L
pA
): 85 dB (A)
Nivel de potencia sonora (L
WA
): 96 dB (A)
Error (K): 3 dB (A)
Modelo 9557NB
Nivel de presión sonora (L
pA
): 86 dB (A)
Nivel de potencia sonora (L
WA
): 97 dB (A)
Error (K): 3 dB (A)
Modelo 9558NB
Nivel de presión sonora (L
pA
): 86 dB (A)
Nivel de potencia sonora (L
WA
): 97 dB (A)
Error (K): 3 dB (A)
Póngase protectores en los oídos
ENG900-1
Vibración
El valor total de la vibración (suma de vectores triaxiales)
determinado de acuerdo con la norma EN60745:
Modelo 9556NB, 9557NB
Modo tarea: amolado superficial
Emisión de vibración (a
h, AG
): 7,5 m/s
2
Error (K): 1,5 m/s
2
Modo tarea: lijado con disco
Emisión de vibración (a
h, DS
): 2,5 m/s
2
o menos
Error (K): 1,5 m/s
2
Modelo 9558NB
Modo tarea: amolado superficial
Emisión de vibración (a
h, AG
): 8,5 m/s
2
Error (K): 1,5 m/s
2
Modo tarea: lijado con disco
Emisión de vibración (a
h, DS
): 2,5 m/s
2
o menos
Error (K): 1,5 m/s
2
ENG902-1
• El valor de emisión de vibración declarado ha sido
medido de acuerdo con el método de prueba estándar
y se puede utilizar para comparar una herramienta con
otra.
• El valor de emisión de vibración declarado también se
puede utilizar en una valoración preliminar de exposi-
ción.
• El valor de emisión de vibración declarado se utiliza
para las principales aplicaciones de la herramienta
eléctrica. Sin embargo, si la herramienta se utiliza para
otras aplicaciones, los valores de emisión de vibración
pueden ser diferentes.
ADVERTENCIA:
• La emisión de vibración durante la utilización real de la
herramienta eléctrica puede variar del valor de emisión
declarado dependiendo de las formas en las que la
herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para
proteger al operario que estén basadas en una estima-
ción de la exposición en las condiciones reales de utili-
zación (teniendo en cuenta todas las partes del ciclo
operativo tal como las veces cuando la herramienta
está apagada y cuando está funcionando en vacío
además del tiempo de gatillo).
ENH101-17
Para países europeos solamente
Declaración de conformidad CE
Makita declara que la(s) máquina(s) siguiente(s):
Designación de máquina:
Esmeriladora Angular
Modelo N°/ Tipo: 9556NB, 9557NB, 9558NB
Cumplen con las directivas europeas siguientes:
2006/42/CE
Están fabricadas de acuerdo con las normas o documen-
tos normalizados siguientes:
EN60745
El archivo técnico de acuerdo con la norma 2006/42/CE
está disponible en:
Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

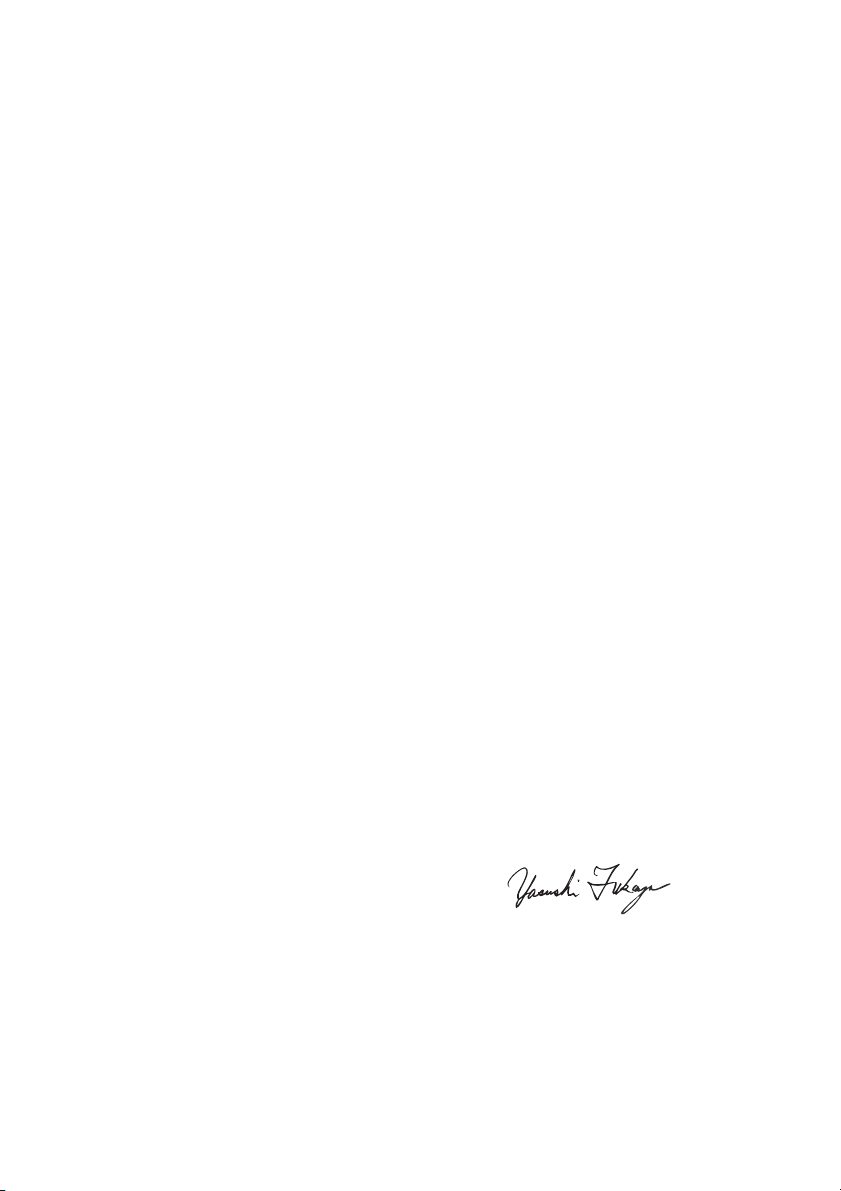

31.12.2013
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

Vantagens e Desvantagens

Vantagens

  • Compacta 271 mm de comprimento e leve ~2,0 kg para trabalho manual confortável.
  • Alta velocidade de vazio de 11.000 min⁻¹ adequada para corte, desbaste e lixamento.
  • Dupla isolação permite operação segura em tomadas padrão sem fio de aterramento.
  • Suporta ampla gama de acessórios: discos de corte, discos de diamante, discos de lixamento e escovas de arame.
  • Orientação de segurança clara e dados medidos de ruído/vibração para EPI e controle de exposição.
VS

Desvantagens

  • Não adequada para discos tipo copo de pedra — compatibilidade de acessórios limitada para alguns trabalhos.
  • Discos limitados a 115 mm de diâmetro e 6,4 mm de espessura, restringindo a profundidade de corte.
  • Uso com fio monofásico apenas — sem conveniência sem fio.
  • Níveis de vibração e ruído são significativos; proteção auricular e das mãos é necessária.
  • Manutenção e reparos recomendados apenas por centros de serviço autorizados.

Faça uma Pergunta

Manual.ly information here
0/1000

Você recomenda 9557NB?

Perguntas Frequentes

A

A 9557NB é projetada para um disco rebaixado de 115 mm com espessura máxima de 6,4 mm e usa rosca de spindle M14.

Esta resposta foi útil?

A

Sim. A ferramenta é dupla isolada (classe de segurança II) e pode ser usada em tomadas padrão sem fio de aterramento, desde que a tensão de alimentação corresponda à da placa de identificação e esteja conectada a CA monofásica.

Esta resposta foi útil?

A

Sempre inspecione acessórios quanto a danos, instale o protetor correto, use proteção ocular/auricular/respiratória, utilize a empunhadura lateral para controle com duas mãos, evite pressão lateral ou forçar a ferramenta e mantenha-se fora do plano de rotação do acessório para minimizar o risco de kickback.

Esta resposta foi útil?

A

Nunca use discos tipo copo de pedra com este modelo; também evite acessórios que requerem refrigerantes líquidos e use apenas acessórios projetados e classificados para a velocidade máxima da esmerilhadeira.

Esta resposta foi útil?

A

Monte a flange interna, coloque o disco, rosqueie a porca de trava, pressione a trava do eixo para evitar a rotação do spindle e então aperte a porca de trava com a chave fornecida. Certifique-se de que o protetor cubra a menor área possível do disco exposta ao operador.

Esta resposta foi útil?

A

Pressão sonora típica cerca de 86 dB(A) com 97 dB(A) de potência sonora (incerteza ±3 dB). Vibração para desbaste de superfície é ~7,5 m/s² e para lixamento com disco 2,5 m/s² ou menos (com incertezas declaradas). Use proteção auditiva e considere o tempo de exposição.

Esta resposta foi útil?

A

Por segurança e confiabilidade, reparos, inspeção/substituição de escovas de carvão e outras manutenções ou ajustes devem ser realizados por Centros de Serviço Autorizados Makita usando peças de reposição Makita.

Esta resposta foi útil?

Produto Descrição

Product pic

Makita 9557NB Esmerilhadeira Elétrica — Manual da Makita 9557NB Esmerilhadeira Elétrica

A Makita 9557NB é uma esmerilhadeira angular compacta e com fio, desenvolvida para trabalhos em metal e pedra onde não se utiliza refrigeração por água. Projetada para desbaste, lixamento e corte, a 9557NB situa-se entre os modelos 9556NB e 9558NB da Makita, com capacidade para disco rebaixado de 115 mm, rosca do spindle M14 e velocidade de vazio de 11.000 min⁻¹. É uma ferramenta leve (aprox. 2,0 kg) com comprimento total de 271 mm, construção dupla isolada para uso em circuitos CA monofásicos e proteção de classe II.

A ergonomia e os controles são simples: um interruptor deslizante com trava para operação contínua, trava de eixo para troca segura de acessórios e empunhadura lateral removível para controle com as duas mãos. A esmerilhadeira aceita uma variedade de acessórios — discos rebaixados de desbaste, multi-discs, discos de corte abrasivos e de diamante, copos de arame e escovas chanfradas, e backing pads para lixamento — mas somente aqueles projetados especificamente para a máquina e classificados à velocidade máxima dela. A Makita enfatiza a montagem correta do disco (flange interna, porca de trava apertada com a trava do eixo acionada) e que o protetor apropriado deve sempre ser instalado, especialmente com discos de corte ou de diamante.

As orientações de segurança no manual são extensas: inspecionar os acessórios antes do uso, usar proteção ocular, auditiva e respiratória conforme necessário, manter espectadores afastados, evitar pressão lateral excessiva ou forçar a ferramenta, e nunca usar discos tipo copo de pedra. Os perigos de kickback são detalhados com dicas práticas de prevenção — firme pegada com as duas mãos, uso do punho auxiliar, posicionamento do corpo e cuidado ao trabalhar próximo a bordas/cantos. O manual também enfatiza limpar as aberturas de ventilação, usar flanges e porcas especificadas e deixar manutenção e substituição de escovas a centros de serviço Makita.

Dados de ruído e vibração são fornecidos: a 9557NB produz cerca de 86 dB(A) de pressão sonora (97 dB(A) de potência sonora) e emissões de vibração de 7,5 m/s² para desbaste de superfície e 2,5 m/s² ou menos para lixamento com disco (com incertezas declaradas). Esses valores orientam a escolha de EPI e a avaliação da exposição.

As seções de montagem e operação cobrem instalação do protetor, montagem de disco e prato, encaixe das escovas e técnica segura de corte/desbaste — incluindo o ângulo de rebarba recomendado de ~15° para desbaste e a necessidade de deixar os discos atingirem a velocidade total antes de entrar nos cortes. O manual lista acessórios opcionais e aconselha usar apenas peças especificadas pela Makita. A manutenção rotineira foca em limpar as aberturas de ventilação e evitar solventes; reparos devem ser realizados por centros de serviço autorizados.

Notas:

  • Classificada para discos rebaixados de 115 mm com espessura máxima de 6,4 mm e spindle M14.
  • Dupla isolação para uso plug-and-play sem fiação de aterramento.
  • Observe EPI, orientação do protetor e compatibilidade do disco para minimizar risco de kickback ou falha do disco.
